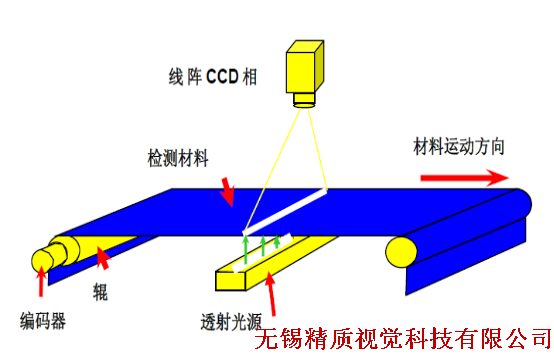

壓鑄件表面瑕疵缺陷檢測，在光學技術特性下當光源光線入射工件表面后，各種瑕疵缺陷會在反射、折射等方面表現出與周圍有不同的異樣。例如，當均勻光垂直入射產品表面時，如產品表面沒有瑕疵缺陷，射出的方向不會發生改變，所探測到的光也是均勻的;當產品表面含有瑕疵缺陷時，射出的光線就會發生變化，所探測到的圖像隨之改變。隨后機器視覺系統是通過機器視覺產品(CMOS 和 CCD)將被攝取目標轉換成圖像信號，傳送給專用的圖像處理系統，得到被攝目標的形態信息，根據像素分布和亮度、顏色等信息，轉變成數字化信號 ; 圖像系統對這些信號進行各種運算來抽取目標的特征，進而根據判別的結果來控制現場的設備動作。分析相機采集到的圖像的強弱變化、圖像特征，便能獲取相應的缺陷信息。工作原理：被測物的圖像經過光學鏡頭聚焦至 CCD 芯片上;時序產生電路模塊提供水平驅動脈沖，幫助 CCD 芯片完成光電荷的轉換、存儲、轉移和讀取，并將光學信號轉換為電信號輸出;信號處理電路模塊接收來自 CCD 芯片的電信號，并對脈沖進行采集、保持，以及自動增益控制、視頻信號合成等預處理，將 CCD 芯片輸出的電信號轉換為需要的視頻格式，即視頻輸出。CMOS 芯片將光敏元陣列、圖像信號放大器、信號讀取電路、模/數轉換電路、圖像信號處理器及控制器集成在一塊芯片上，提高了 CMOS 芯片的集成度和設計的靈活性。目前,CMOS 芯片以其低功耗、高速傳輸和寬動態范圍等特點,在高分辨率和高速傳輸?shù)葓?chǎng)合得到了廣泛應用。CMOS 相機主要由 CMOS 芯片、外圍控制電路、數據采集處理模塊組成。8CM機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

8CM機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺

　　自動化檢測設備用機器代替人的肉眼。檢測系統中的圖像傳感器具有與人眼相同的功能。它可以收集產品的外觀數據。該控制器等于人腦，可以控制圖像處理。自動檢測設備可以非常好地處理圖像，在產品外觀檢測中獲得了普遍的運用。8CM機器視覺檢測設備_CCD視覺檢測_外觀缺陷檢測系統_精質視覺
