銅箔品質檢測設備

產品簡介

　　 檢測設備介紹

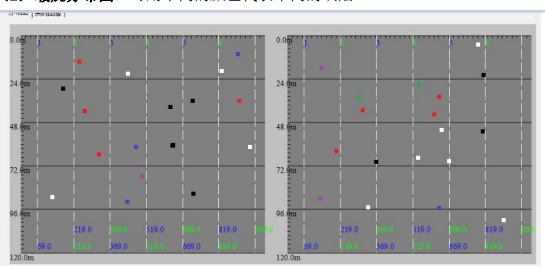

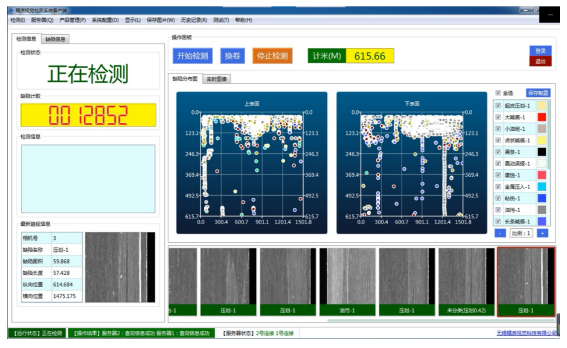

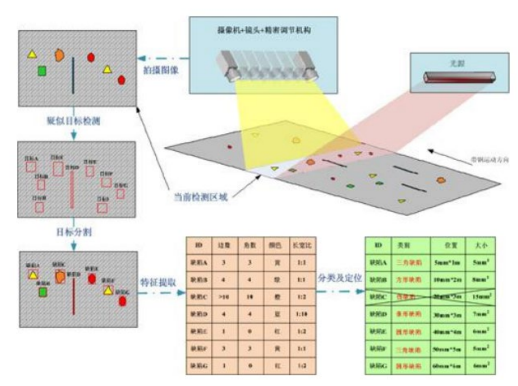

　　本臺設備安裝在銅箔分切機上，基本原理是將工業線陣 CCD 相機架設在材料上下表面兩側，采用高亮 LED 線性聚光冷光源將材料表面照亮，通過編碼器觸發相機進行在線高速掃描式拍攝。高速圖像處理系統實時獲取銅箔表面壓坑、黑點、黑線、氧化斑、異物、劃傷、銅粉、銅粒、凹凸點、墊傷、污染、褶皺、氧化、針孔等缺陷，系統通過數據庫來記錄和管理缺陷的橫縱向位置、數量、大小和圖像等信息，可通過信號控制系統實時進行聲光報警、缺陷記錄、自動貼標等操作。通過軟件深度學習最終實現缺陷的分類。

　　成像模塊

　　成像模塊為三大核心子模塊之一，通過工業線掃相機搭配工業線掃鏡頭以及 LED 光源的高強度照射，實時采集銅箔表面圖像，并將采集到的圖片實時傳輸至圖像服務器供處理。成像模塊由高速 CCD 相機(搭配線掃相機專用鏡頭) 、高性能光源(LED)等主要部件組成。

　　設備基本技術指標

　　檢測產品：銅箔

　　產品厚度：4-20μm

　　產品顏色：毛面或光面

　　檢測幅寬：≤1500mm(產品幅寬1400mm+產品偏移量+相機重疊區域)

　　檢測速度：≤150m/min

　　檢測缺陷：壓坑、黑點、黑線、氧化斑、異物、劃傷、銅粉、銅粒、凹凸點、墊傷、污染、褶皺、氧化、針孔;

　　檢測效果：缺陷檢出率≥98%，缺陷分類率≥95%(每種缺陷具備明顯特征);

　　缺陷標識：自動聲光報警、缺陷位置圖像記錄;

　　報表打印：每卷產品生產后，都會生成質量報表;

　　歷史記錄：記錄缺陷米數、直徑、橫向位信息
