您所在的位置：精質視覺 > 新聞中心>塑膠行業的視覺檢測案例
2022-07-23 13:10:11 精質視覺
橡膠密封圈在生產組裝線上是一種常見的密封件，它具有較好密封性、安裝使用方便和成本低等優勢，它是一種適應性較強的的密封件。橡膠密封圈性能的好壞會直接影響生產組裝線的正常工作。目前橡膠密封圈的檢測主要是依賴人工去檢測，這種檢測方法容易受密封圈彈性形變和加工誤差的影響，造成其尺寸公差誤差大和邊緣輪廓存在缺陷。并且橡膠密封圈需要連續大批量生產，人工需長時間進行高強度作業，容易造成視力疲勞而出現差錯，同時檢測精度和效率也不高等問題。
針對以上問題，中科行智提供了機器視覺橡膠密封圈檢測解決方案，可對橡膠密封圈進行非接觸式的快速檢測，它在生產組裝線上對橡膠密封圈的性能檢測具有較好的應用性，同時也有著廣泛的市場應用場景。
案例需求：橡膠圈在線全方位外觀檢測
檢測要求
1.側面：裂口、扒缺、缺料、老化膠、毛刺、分型模臟等;
2.頂面、底面：缺料、扒膠、裂口等。
檢測難點
1.產品缺陷種類較多，缺陷不易區分
2.部分缺陷邊緣特征模糊，不易精確定量
解決方案
中科行智AOI設備采用高分辨率工業相機與鏡頭，多方位定制方案進行缺陷圖像采集。分別對橡膠圈底面、頂面、外側面360°全景進行成像，圖像經過中科行智GIVS進行缺陷識別，實現不同種類型表面缺陷檢測。
檢測流程
1.觸發拍照 缺陷圖像采集
2.PC處理 深度學習圖像推斷
3.結果輸出 OK/NG信號獨立輸出
4.執行機構 瑕疵品剔除、合格品回收

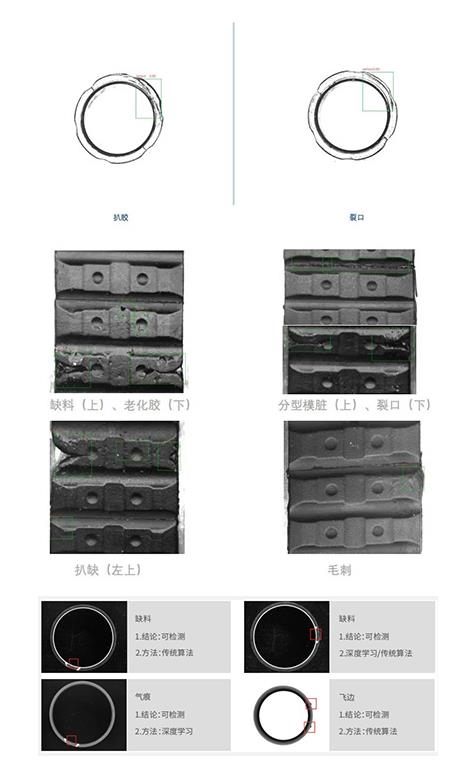

成像效果
