2023-09-18 11:01:38 精質視覺
隨著現代工業制造技術發展，對產品的品質控制以及自動化生產的要求越來越高，機器視覺作為一項新興的工業自動化技術在各行各業得到了廣泛應用。機器視覺的主要功能為：作為自動化系統的“眼睛”，替代人工進行產品的識別、定位、缺陷檢查、運動引導等工作，在高速流水線、危險環境、高重復性動作、高精密度檢查等人力越來越難以勝任的場合發揮著重要作用。
自動光學檢測(AOI)是一種智能化的自動光學成像與處理系統，即用各種光學成像技術與系統 (如相機) 模擬人眼的視覺成像功能, 用計算機處理系統代替人腦執行實時圖像處理、特征識別與分類等任務, 最后把結果反饋給執行機構, 代替人手進行操作，原理如圖1-1所示?？朔巳斯z查穩定性不佳、疲勞度、效率低下、重復性差等缺點，為制造業的產品質量控制與制造水平提升起著很大的作用。

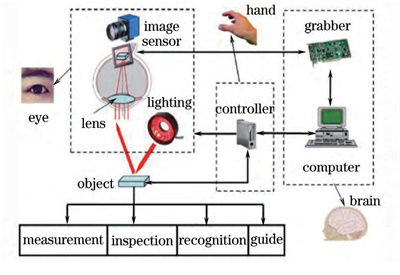

AOI原理示意圖
CIS(接觸式圖像傳感器)，是繼線陣CCD、CMOS技術之后發展完善的一類新型光電成像傳感器。其將柱狀透)、LED陣列光源、感光元件陣列、信號放大電路集于一體，工作原理如圖所示。該相機具備微距檢測、掃描圖像1:1無畸變;安裝空間小、易安裝、易調試;產品一體化、可實現單面/雙面同步在線檢測等設計優勢，在許多方面已經開始取代傳統CCD相機，在工業領域針對平面產品(如玻璃、橡膠、薄膜等行業)的自動光學檢測方面具有巨大的應用空間。

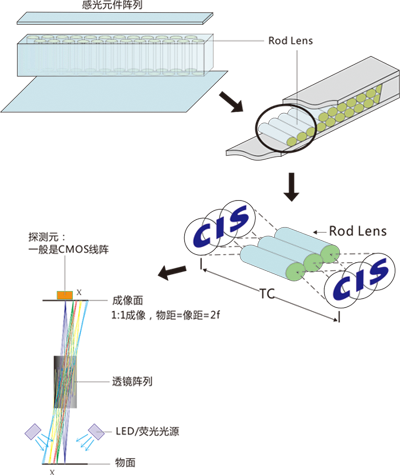

柱狀透鏡陣列

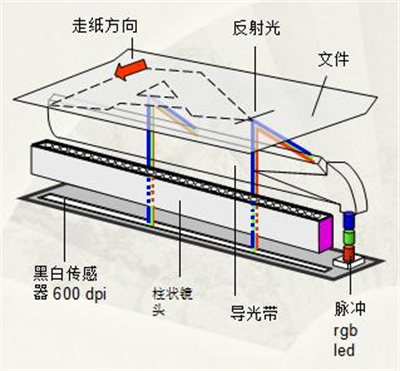

CIS成像工作原理
我國正處于工業化、信息化高速發展的歷史時期，各行業對基于CIS技術的高端信息化裝備的需求也與日俱增。在制造業領域，為了提升企業競爭力，增加產品附加值，越來越多的企業提出了基于CIS技術的工業自動光學檢測設備需求。從電子、軍工等高端應用行業，到紡織、印染等傳統制造行業，都有著迫切的需求。
無錫精質視覺自成立以來一直專注于機器視覺檢測領域，旨在幫助企業提高產 品質量、發現產品不良、節約人工、降低制造成本。公司依托華中科技大學雄厚的人才、技術等資源優勢在機器視覺檢測應用領域方面取得了很大的成功。公司自主研發的MVI機器視覺檢測系統廣泛應用于帶鋼、薄膜、無紡布、紙張、玻璃、鋁箔、鋰電池、電池片等行業表面質量檢測。歡迎您的咨詢交流！
