您所在的位置：精質視覺 > 新聞中心>機器視覺檢測設備的作業流程
2023-02-06 16:19:27 精質視覺

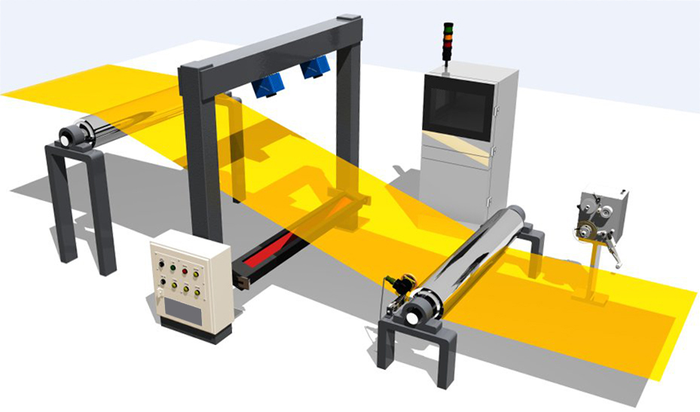

機器視覺檢測設備通常由光源、鏡頭、工業相機、圖像采集卡、圖像處理軟件、系統集成組成，它的作業流程分別如下：
(1)工件定位檢測器探測到物體已經運動至靠近攝像系統的視線中心，向圖畫采集一部分發送觸發脈沖。
(2)圖畫采集一部分依照事前設定的程序和延時，分別向攝像機和照明系統發出發動脈沖。
(3)攝像機中斷現在的掃描，再次開端新的每幀掃描，或者攝像機在發動脈沖來到之前處在等候情況，發動脈沖到來后發動每幀掃描。
(4)攝像機開端新的每幀掃描之前翻開曝光機構，曝光時刻能夠事前設定。
(5)另外一個發動脈沖翻開燈火照明，燈火的拉開時刻應該與攝像機的曝光時刻匹配。
(6)攝像機曝光后，正式開端每幀圖畫的掃描和輸出。
(7)圖畫采集一部分接收模擬視頻信號將其數字化，或者是直接接收攝像機數字化后的數字視頻數據。
(8)圖畫采集一部分將數字圖畫存放到處理器或計算機的內存中。
(9)處理器對圖畫進行處理、剖析、辨認，取得丈量結果或邏輯操縱值。
(10)處理結果操縱流水線的動作、進行定位、糾正運動的誤差等。
???????
