帶鋼表面缺陷在線檢測技術

2022-11-23 15:21:40 精質視覺

　　針對連鑄、熱連軋、冷軋、退火等生產線相關產品存在表面缺陷導致產品質量下降的問題，提出了機器視覺工業檢測技術，研制了板帶鋼表面缺陷在線檢測設備。在生產過程中能有效監控熱軋帶鋼表面質量、及時定位識別表面缺陷類型、溯源缺陷產因。

　　利用嵌入式軟硬件協同設計技術，建立了硬件可重構計算的自動光學檢測儀器架構;利用自動光學檢測技術，去除吹掃冷卻階段出現的類雨層偽缺陷，消除惡性光照導致的圖像局部高光和陰影，定位識別形態多變的缺陷，發布業內首個熱軋帶鋼表面原始圖像公開缺陷數據集，并設計了熱軋帶鋼表面質量在線監測管理系統軟件，突破了在復雜工業環境下熱軋帶鋼表面缺陷在線檢測的技術瓶頸。

　　提供了一種模擬實際生產線采集圖像的類熱軋生產線圖像模擬采集方法及系統，可在實際生產線上調試部署協調難的情況下加速系統部署應用與驗證;提供了一種實現圖像增強又能保留細節信息的圖像預處理方法，實現惡性光照圖像增強，消除圖像高光陰影對缺陷識別的影響，提高實時檢測準確率;供了一種消除混雜偽缺陷影響的類雨層去除方法，完成從混有偽缺陷圖像到清晰圖像的逐階段學習生成，實現偽缺陷高效魯棒去除，提高后續處理精度;提供了一種FPGA 片上算法硬件加速核心技術，實現表面缺陷檢測算法片上移植和硬件加速;

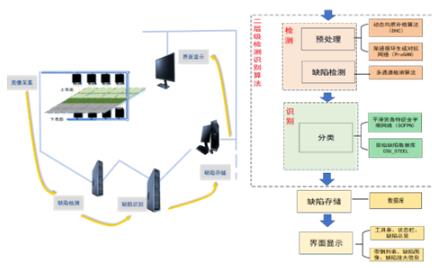

　　提供了一種快速高效的二層級檢測識別方法與系統，保證有缺陷的圖像在 FPGA 板卡硬件加速算法部分被檢測出，識別部分只對有缺陷的圖像進行定位識別，提升計算效率和缺陷識別速度;提供了一種精準定位識別缺陷的分類方法，實現同一類型特征差距大，不同類型特征差距小的缺陷精準定位識別，提高缺陷識別準確率。

　　2.應用領域

　　鋼鐵行業：可廣泛應用于連鑄板坯、熱軋帶鋼、中厚板、冷軋帶鋼、熱加工板等板帶鋼產品的表面質量自動視覺檢測和品質定級;

　　其他行業：可推廣至玻璃、紙業、太陽能帆板等的工業片材的表面缺陷在線檢測和質量智能控制。
