　　標題：ccd視覺檢測設備利用機器視覺技術產品外觀質量檢測設計

　　1.硬件設計

　　CCD視覺檢測設備機器視覺技術檢測系統的硬件設計分為圖像采集模塊和控制器兩部分。圖像采集模塊是系統的前端，具有信息采集的功能，它使用工業相機對被檢驗產品的大小、色彩、形狀等信息進行收集和處理，把處理后的信息傳遞到控制器中?？刂破髂軐?duì)數據和相關信息進行處理，利用圖像處理技術對采集到的信息進行深層次的分析，判斷產品中是否符合相應的標準。

　　2. 圖像采集

　　圖像采集模塊以往的圖像采集模塊在進行信息采集時存在著信息收集不穩定和數據收集不準確的現象，安裝過程中不能快速完成調試。為了提升圖像采集的準確性，文章對圖像采集模塊進行優化設計。將圖像采集中用到的工業相機等零件放在封閉透明的殼體里，安裝過程中可對角度進行調節?，F(xiàn)場安裝時，只需對準透明窗和檢測目標的位置，將多條電纜集中在一些，減小安裝電纜的錯誤率，能進行快速的調試]。

　　3.控制器

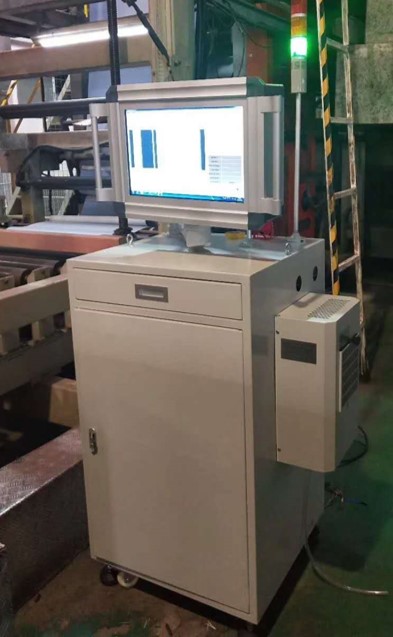

　　ccd視覺檢測設備機器視覺技術檢測系統的核心部位就是控制器，控制器中使用計算機核心模塊和接口板，提升了處理圖像的水平。計算機核心模塊主要應用在上位機和操作系統中，使用中選擇配置和廠家模塊較多。

　　接口板是由圖像采集模塊通信接口、單片機等部件組成。單片機具有執行操作功能，接受上位機命令并執行，對電路信號采集和剔除。圖像采集模塊通訊接口起到鏈接圖像采集模塊和控制器的作用，為單片機控制工業相機提供保障。工業相機將照片傳回核心模塊，通過多個部件循環操作，提升了數據檢測的
