視覺檢測設備在包裝行業中的應用

2022-08-19 19:00:00 精質視覺

　　視覺檢測設備應用于很多行業，比如在包裝行業，醫療行業，檢測行業，特別是在加工制造領域，更是應用的很多。下面介紹，視覺檢測設備在包裝行業中的應用。在加工制造業，產品合格率一直是眾企業追求的相互總體目標。那麼在根據改善制造減少廢料的另外也必須對交貨開展更細膩的終檢。

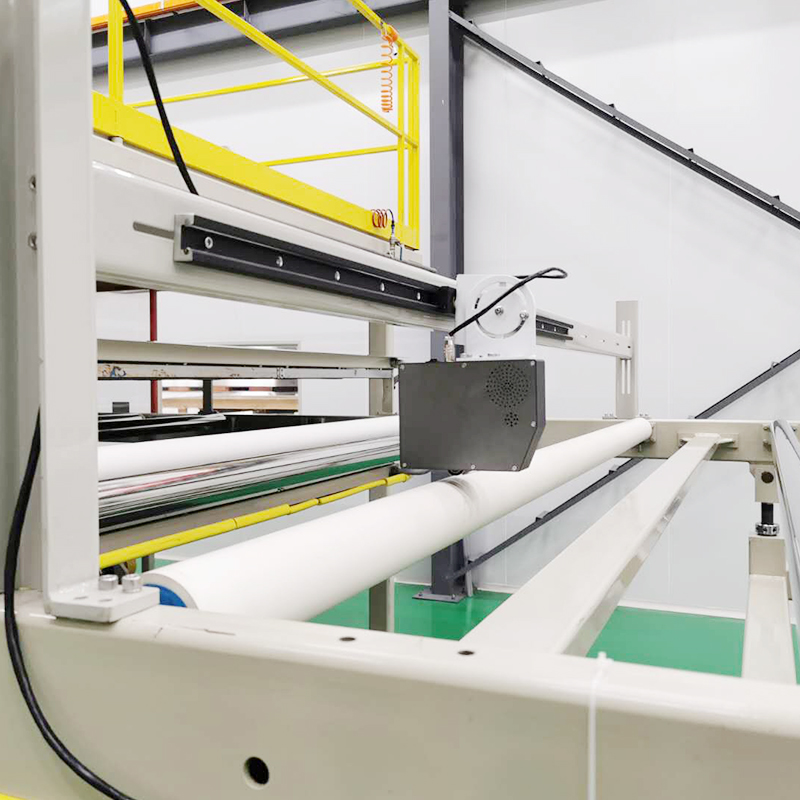

　　視覺檢測設備開展自動化技術檢測，照相機搭建在檢測鋼件頂部。待檢元器件抵達檢測工裝夾具照相機就可以全自動拍攝，機器設備收集一副圖象，另外電子計算機根據讀取的圖象開展解析，分辨空格符是不是恰當，最終根據外接警報系統或是顯示器提示顧客，空格符存在的問題。

　　檢測新項目照相機架在被測地區反面。照相機取引腳掌端橫截面。

　　3).檢測時間：〉18個/秒;

　　4).視場尺寸：13×7mm;

　　5).檢測方法：該計劃方案對于自動流水線而設計方案，全部檢測機器設備設計方案1個檢測工裝夾具，對檢測鋼件的上下面開展拍攝。元器件依照設備提醒的次序根據相位傳感器開啟進到拍攝，從而來分辨元器件的優劣，如遇報警，立即的關機解決欠佳商品。

　　6).檢測內容：

　　7).檢測成功率：

　　誤檢率<0.01﹪

　　視覺檢測設備視覺系統精度解析

　　本視覺系統采用COGNEXISM1403-1030萬照相機(象素?cái)?shù)640×480)照相機，能夠明確系統可以做到的精度指標值為〈0.025MM。

　　設備視覺系統可依照檢測總體目標分成三種：尺寸檢測、合格品檢測、表面檢測。不一樣的檢測總體目標的精度考量方法是不一樣的。本檢測視覺系統因?yàn)槭且鶕?jù)檢測鋼件表面空格符算出鋼件恰當是否的依據，分類為表面檢測。

　　采用COGENEX照相機，必須檢測的視場尺寸為14mm×8mm。采用PENTAX企業的廣角鏡頭，鏡頭焦距為25mm。COGNEX照相機CCD靶面規格為1/3’。

　　圖片處理軟件采用Cognex企業的圖象處理專用工具，采用亞像素優化算法，可讓精確測量精度做到1/20~1/4pixel。即本系統能夠做到的檢測尺寸公差范疇為0.023mm~0.02mm。自然，系統最后的檢測結果還將會會遭受其他要素的危害造成精度減少，歸屬于系統精確性難題。因?yàn)橐曈X系統是一個十分高精密的系統，且本系統得用在裝配車間，將會對系統造成影響，危害檢測結果的要素是十分多的。在系統開發設計的情況下，務必開展嚴苛的系統可反復試驗和檢測，清除影響要素，確保檢測結果可以恰當?shù)捏w現鋼件的具體情況。

　　視覺檢測設備的構成

　　系統由照明燈具燈源、相位傳感器、廣角鏡頭、Cognex照相機、微型機、報警及去除設備等構成。

　　在檢測的情況下，相位傳感器一旦認知元器件歷經，每3個IC根據,光電開關造成一個開啟數據信號，開啟COGNEX照相機照相，檢測程序流程起動，依據檢測樣圖得出結果,并把恰當是否的數據信息分辨結果輸出操縱數據信號到控制板.此外，用cognex本身的手機軟件IS-EXPLORE開發設計了微型機上的客戶顯示信息頁面，有利于客戶必需時查詢檢測結果。
