線纜護套表面瑕疵在線檢測（電纜/光纜/線纜）

　　品牌型號：精質MVI

　　檢測范圍：定制

　　檢測對象：電纜、光纜、線纜護套表面等

　　檢測精度： 0.1mm

　　缺陷類型：凸起鼓包、凹坑露線、直徑不均勻、劃痕等

在線聯系

產品簡介

　　線纜護套表面瑕疵在線檢測系統

　　【產品簡述】

　　無錫精質-【線纜護套表面瑕疵在線檢測系統】主要針對電纜、光纜、線纜的護套在進行護套生產時表面出現的鼓包、凹坑、露線、粗細不均勻等表面瑕疵進行在線檢測。

　　由于護套生產線是光纜、電纜、線纜的最后一道生產工序，由于生產線生產速度快、自動化程度高很容易對光纜護套造成瑕疵不良，如果不能直接在生產時對不良進行檢測、排除，將直接影響到光纜、電纜的產品質量，后期流轉到客戶中造成質量投訴，給生產廠方帶來很大的損失。

　　借助于高速自動化的在線檢測系統，可以有效的在線纜在線生產過程中進行檢測，有效的避免了傳統的人工肉眼檢測速度慢、易疲勞、精度低、無統計等缺點，實時高速的對產品進行表面質量控制，自動保存每一卷線纜的表面質量信息(位置、圖像、大小、護套直徑、缺陷類型等)。能夠有效的對不良品進行剔除，從而提高了產品質量及企業競爭力。

　　【系統功能】

編號	參數	明細
1	檢測速度	Max：400m/min Max：1300feet/min
2	最小檢測精度	Min：0.1mm （取決于線纜的速度、線纜的直徑以及相機的配置）
3	電纜外徑范圍	0.5mm-2mm;2mm-50mm;50mm以上（取決于相機的配置）
4	相機配置	4臺相機：100%覆蓋直徑大于50mm以上的電纜 3臺相機：100%覆蓋直徑小于50mm以下的電纜 2臺相機：覆蓋直徑最小的電纜
5	檢測缺陷類型	1.凸起鼓包 2.凹坑露線 3.直徑不均勻 4.管材、棒材的劃痕及其它缺陷
6	圖像重疊率	5% （取決于相機的配置及線纜的直徑）
7	光源	1.高角度高亮LED均勻環形光 2.LED點光源（取決于線纜的直徑及產線運行的速度）

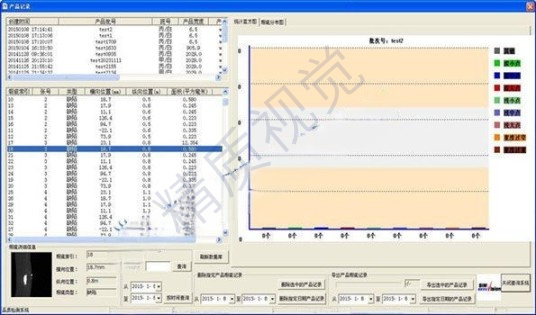

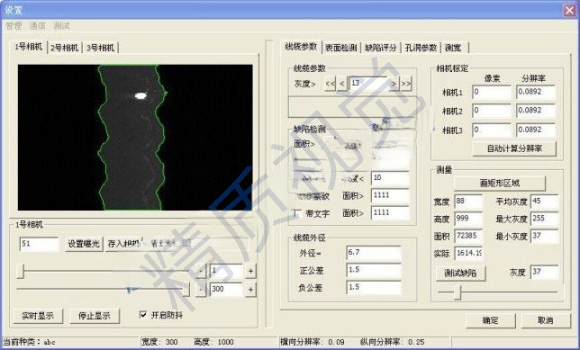

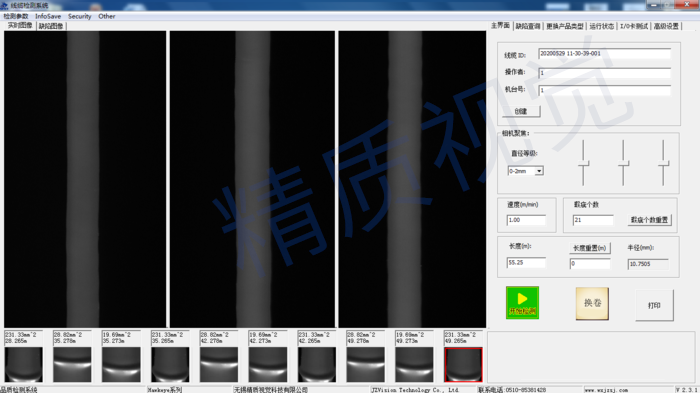

8	軟件功能	1.線纜實時表面圖像顯示 2.自動聲光報警 3.瑕疵缺陷信息記錄保存（圖片、大小、類型、位置） 4.記錄檢索、查詢、打印

　　【檢測原理】

　　系統采用機器視覺成像的原理，圖像采集單元由多臺CCD 相機和兩組環形光源組成。兩組環形光源構成均勻亮場，每臺相機可分別覆蓋超過線纜1/3 的區域，對線纜進行360°環繞掃描，可采集到均勻清晰的圖像。

　　生產線運行時，系統通過編碼器采集到信號，從而進行檢測。在產線運行過程中線纜通過相機的掃描區域，多臺CCD 相機根據編碼器采集到的產線速度信號進行同步拍攝，然后系統將采集到的圖像傳給圖像處理軟件，通過高效的圖像處理算法對圖像進行分析，從而有效的發現并判定瑕疵不良，同時自動聲光報警，提醒現場的工作人員。

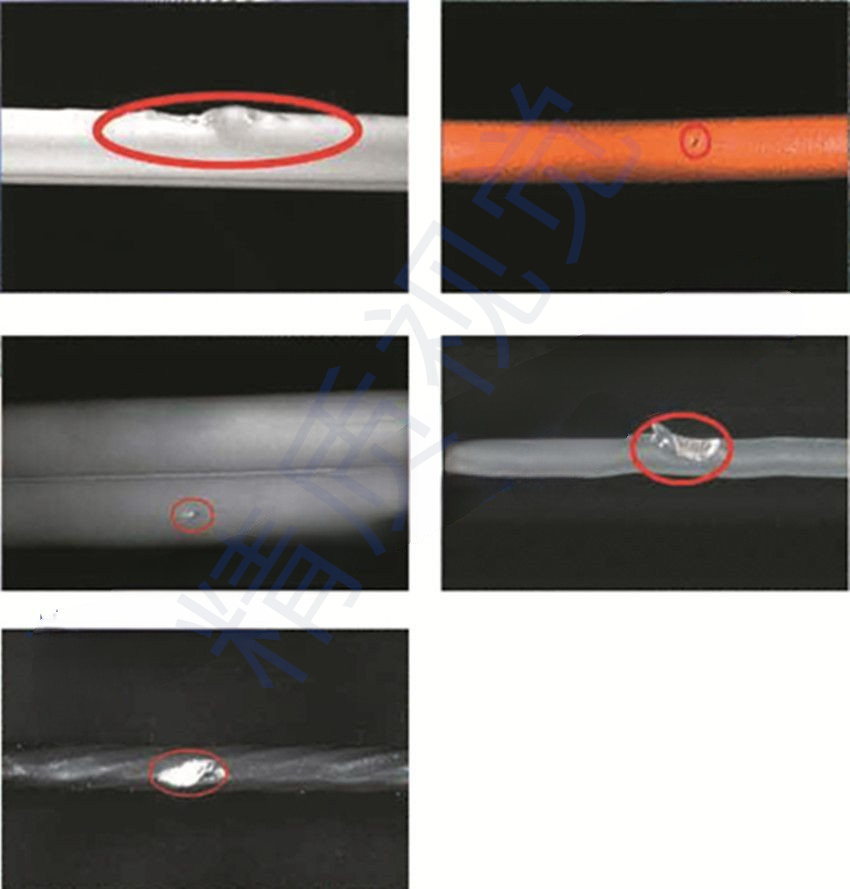

　　【瑕疵檢測圖片】
