齒輪表面工業視覺檢測

　　品牌型號：MVI

　　檢測范圍：適應任意幅寬(根據生產線寬度進行定制)

　　檢測對象：齒輪

　　檢測精度：是客戶情況而定

在線聯系

產品簡介

　　【概述】

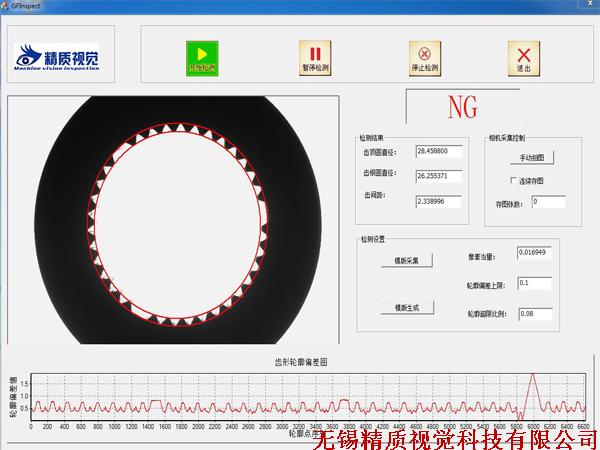

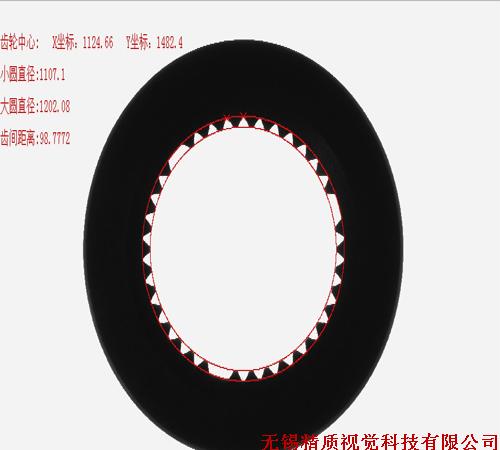

　　齒輪精度檢測系統，使用高精度工業相機和進口高亮光源，在線生成齒輪的cad圖紙和基本輪廓圖，并跟齒輪相關零件進行輪廓匹配，自動進行比較，剔除無法匹配的齒輪，大大提高了齒輪生產的合格率。
齒輪表面工業視覺檢測

　　【產品背景】

　　現在國內齒輪生產廠家，在生產過程中，往往由于齒輪的偏差，導致齒輪與相關零件無法匹配，導致齒輪的合格率很低。傳統檢測方法：游標卡尺，零件手動匹配檢測，浪費了大量人力、物力，仍然達不到工程對質量控制的要求，嚴重影響了工廠質量的發展。

　　【產品簡介】

　　無錫精質視覺研發的齒輪檢測系統，能夠安裝在生產線上，在生產過程中，在線對齒輪進行檢測，并對齒輪的尺寸，按照精度要求進行分類。
齒輪表面工業視覺檢測

　　【技術參數】

項目	技術參數
測量精度	±0.05mm
最大零件重量	10kg
成像系統	工業級高分辨率相機
操作環境溫度	10-40
電源	220V
軟件	MVI齒輪視覺測量專業軟件
