高精度針孔檢測設備
More >>
品牌型號： 精質MVI
檢測對象： 各種鋁箔
檢測精度： 0.01mm
軟件功能： 軟件功能可根據用戶要求實現完全定制!
產品背景
鋁箔的特殊阻隔性能是廣泛存在的用于敏感的耐用包裝藥品、奶酪、脂肪制品、果汁等產品，阻隔性本質上是由孔隙率決定的。
如每平方米的針孔數量，現在的眼睛觀看的檢驗方法，常常被發現不足以提供客觀依據，不能對箔材質量進行分級。
箔材的質量控制現在由“精質鋁箔針孔分析儀”有效補充，精質鋁箔針孔分析儀，允許有效和客觀的隨機檢測鋁箔的樣品，以達到符合EN 546標準的產品。精質鋁箔針孔分析儀用于軋鋼廠和轉爐廠。只需一分鐘就可以分析100cm²的鋁箔，可精確測量針孔的數量和直徑分布最小直徑為0.01mm(可選5μm)。
精質鋁箔針孔分析儀代表了對當前的一種理想的延伸和改進使用燈光表的視覺控制方法。
產品特征
■0.01mm以下針孔的客觀測量
■在鋁箔樣品上測量并分析針孔的發生
■在煉鋼廠和轉爐廠，統計產品質量監控
■支持操作員目視檢查臺，對針孔數量的客觀測量
系統組成

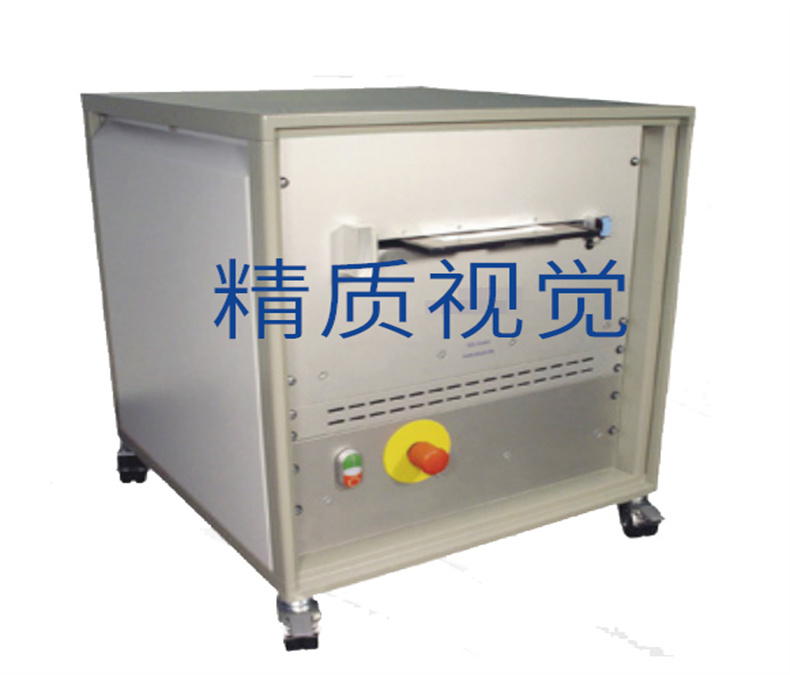

■ 帶有掃描單元和電子傳感器的19英寸機柜
■ 臺式(或塔式)個人電腦
■ 應用軟件
工作原理
步進電機驅動的X/Y直線單元用按順序附樣品，每行100mm光源與接收器之間的偏移量為25毫米。激光光源以強烈的，對焦良好的光線(尺寸25mm * 0.2mm)和一個感光元件孔徑為25mm的模塊接收通過的光針孔。
在掃描過程中，模數轉換器(AD)進行數字化傳感器輸出信號并將數據傳輸?shù)絇C上。信號“能量”表示通過一個洞的光量，與橫截面成正比的洞。精質鋁箔針孔分析儀軟件計算出等效直徑和位置個人的小孔?；谶@些測量，PC繼續進行進一步的處理(如尺寸分類、限制等)。系統配置(大小類限制等)是由軟件參數存儲在文件中。
軟件功能
■ 該軟件實現了一個圖形用戶界面與主菜單和幾個子菜單。
■l主菜單是主要操作員界面。通過鼠標點擊可執行測量/打印/數據存儲功能;
■數據可視化(行程圖、直徑/位置表)l
■診斷(信號分析、步進控制、數字I/O)
■系統配置，如直徑等級預設
■校準

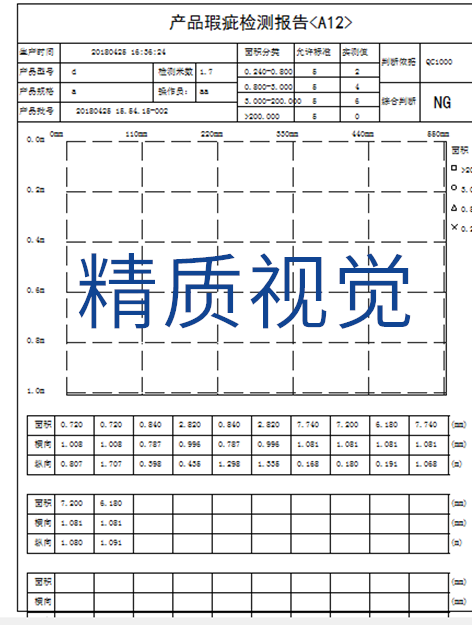

統計報表特征
■客觀測量0.01mm以下的針孔
■箔材樣品針孔的客觀計數
■支持統計過程控制
■生成箔材質量統計數據庫
操作流程

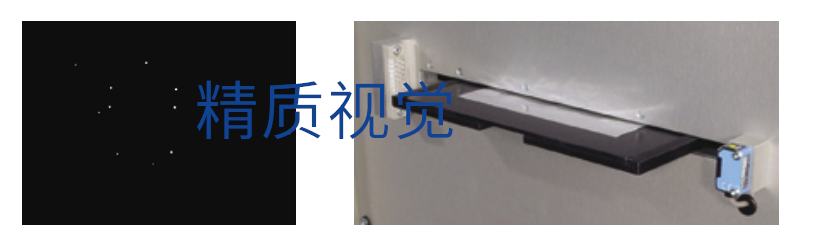

通常，操作員直接從鋁卷上取箔樣，將樣本插入精質鋁箔針孔分析儀前面板端口，再輸入產品信息(批次號，箔材規格等)，點擊“開始測量”。大約60秒光學傳感器掃描樣本“尋找”針孔。精質鋁箔針孔分析儀將檢測到的銷孔分為設定的直徑大小范圍(例如5個等級的0.01mm至10mm)。此外，還生成了一個完整的孔隙列表尺寸和位置。結果以各種圖形或數值模式表示比如柱狀圖，列表，地圖等等。如果啟用，精質鋁箔針孔分析儀將打印測試協議并將數據存儲到文件中存檔以便進一步統計評估(Excel、Access等)
鋁箔針孔
校準
